Dacă te pasionează electronica și vrei să-ți aprofundezi cunoștințele, este posibil să ai nevoie de un instrument capabil să producă semnale electrice precise. În cazul în care ești la început de drum în acest domeniu, te invităm să descoperi ce este un generator de semnal, cum să-l folosești corect și ce tipuri de teste practice poți realiza cu ajutorul său!
Ce este un generator de semnal și de ce ai nevoie de unul?

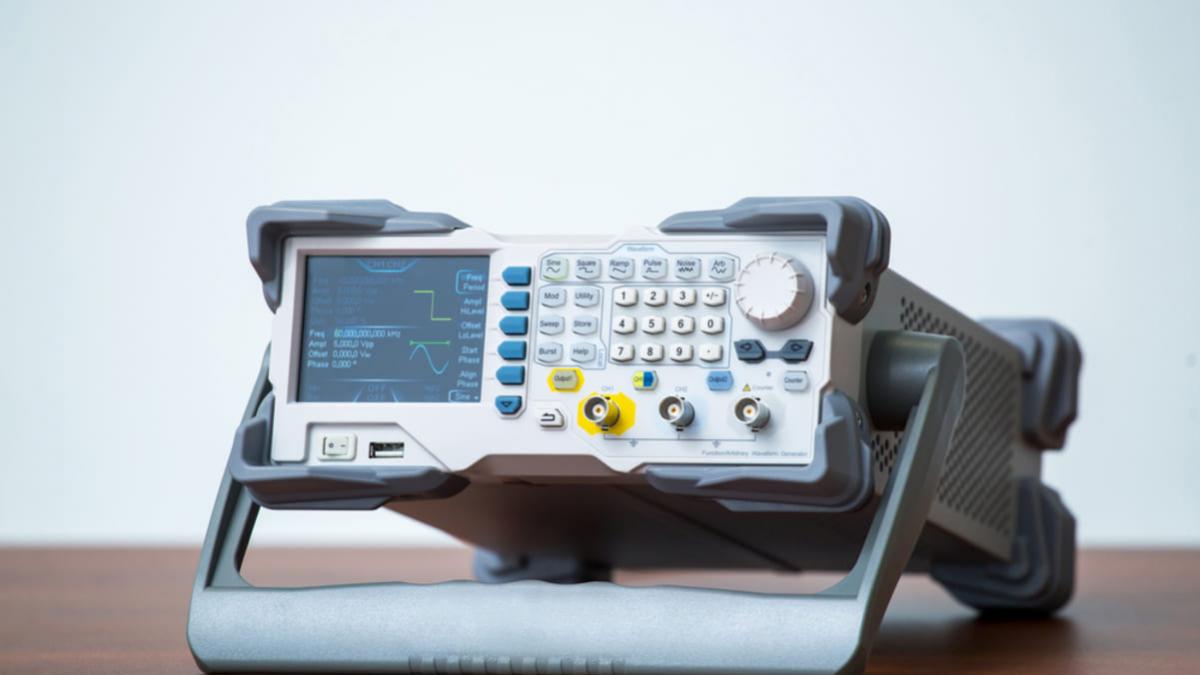

Un generator de semnal este un instrument electronic care poate produce semnale electrice cu caracteristici precise (frecvență, amplitudine, formă de undă). Practic, acest dispozitiv este o sursă extrem de utilă, care poate genera forme de undă variate — sinusoidale, dreptunghiulare sau triunghiulare — în funcție de nevoi.
Aceste generatoare de semnal sunt folosite pentru a testa și diagnostica diverse echipamente electronice și sisteme de comunicație. Practic, ele îți permit să simulezi un „input” (o intrare) într-un circuit și să observi cum răspunde „output-ul” (ieșirea).
Cum se folosește un generator de semnal?
Utilizarea unui generator de semnal nu este complicată. Trebuie doar să urmezi câțiva pași simpli:
Conectarea corectă a generatorului
Primul pas este să conectezi generatorul la circuitul pe care vrei să-l testezi. De obicei, vei folosi cabluri cu conectori BNC sau crocodil. Conectează ieșirea generatorului la punctul de intrare al circuitului tău. Asigură-te că polaritatea este corectă, dacă lucrezi cu semnale de curent continuu sau componente sensibile. O conexiune stabilă previne interferențele și zgomotul nedorit în semnalul generat.
Setarea parametrilor cheie
După conectare, trebuie să configurezi semnalul. Vei avea de setat parametri precum:
· forma de undă: alege tipul de undă de care ai nevoie (sinusoidală, dreptunghiulară, triunghiulară). Pentru testarea amplificatoarelor audio, poți folosi o undă sinusoidală. Pentru circuite logice, vei folosi unde dreptunghiulare;
· frecvența: setează numărul de cicluri pe secundă pe care vrei să le genereze aparatul. Acest parametru influențează modul în care un circuit răspunde la diferite viteze de semnal;
· amplitudinea: ai grijă să nu setezi o amplitudine prea mare, care ar putea deteriora componentele circuitului. Începe întotdeauna cu o amplitudine mică și ajusteaz-o treptat, dacă este necesar.
Multe generatoare de semnal moderne au ecrane intuitive și butoane care fac setarea acestor parametri foarte ușoară.
Teste practice pe care le poți face cu un generator de semnal
Poți face o multitudine de teste practice cu ajutorul unui generator de semnal:
Testarea amplificatoarelor audio
Vrei să vezi cum se comportă un amplificator audio? Conectează ieșirea generatorului de semnal la intrarea amplificatorului și setează o undă sinusoidală la frecvență dorită. Apoi, cu ajutorul unui osciloscop, poți vizualiza semnalul de ieșire al amplificatorului. Vei observa dacă există distorsiuni și vei putea înțelege răspunsul amplificatorului la semnalul generat.
Verificarea filtrelor electronice
Filtrele electronice sunt circuite care lasă să treacă anumite frecvențe și le blochează pe altele. Cu un generator de semnal, poți testa un filtru. Aplică o undă sinusoidală cu o amplitudine constantă și variază frecvența. Măsoară semnalul de ieșire al filtrului. Vei observa cum amplitudinea semnalului de ieșire scade sau crește în funcție de frecvență, ceea ce confirmă funcționarea filtrului.
Depanarea circuitelor logice
Pentru circuitele digitale, generatoarele de semnal pot produce unde dreptunghiulare, simulând pulsuri logice (0 și 1). Poți utiliza aceste semnale pentru a verifica, folosind un multimetru sau un osciloscop, dacă ieșirea circuitului este cea așteptată. Acest lucru te ajută să identifici erori sau componente defecte.
Un generator de semnal te poate ajuta să-ți aprofundezi cunoștințele de electronică. Chiar și ca începător, vei găsi numeroase aplicații practice care te vor ajuta să înțelegi cum funcționează circuitele. Alege un instrument de calitate pentru o precizie optimă!
